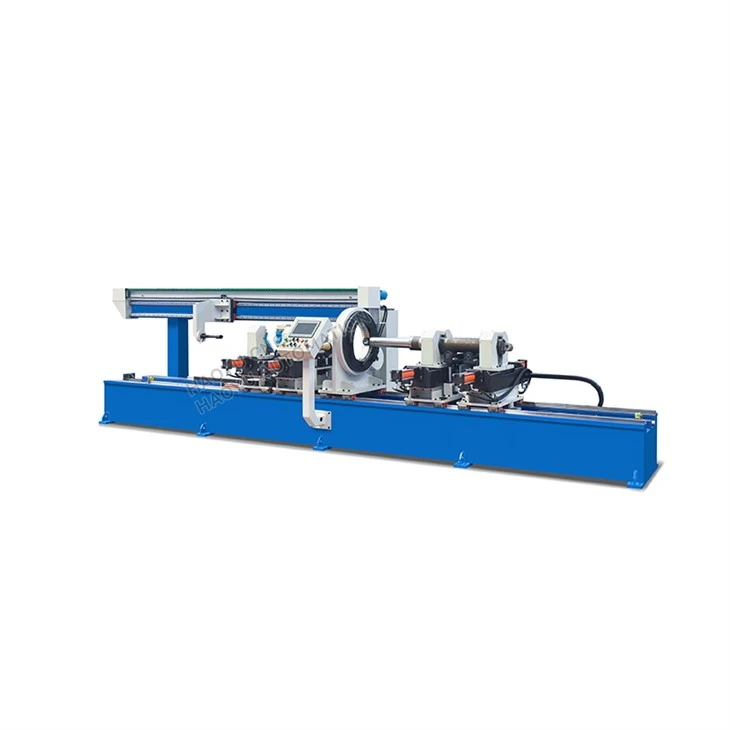

স্বয়ংক্রিয় অনুভূমিক সিলিন্ডার বিচ্ছিন্নকরণ এবং সমাবেশ মেশিন





• মৌলিক ফর্ম: সরঞ্জামের প্রধান অংশ সাধারণত অনুভূমিকভাবে রাখা হয়। সিলিন্ডার ব্যারেল, পিস্টন রড, গাইড হাতা, এবং হাইড্রোলিক সিলিন্ডারের অন্যান্য প্রধান উপাদানগুলি অনুভূমিকভাবে একত্রিত করা হয়, সিলিন্ডারের প্রকৃত কাজের অবস্থার সাথে সামঞ্জস্যপূর্ণ।
• মূল ফাংশন: একটি সুনির্দিষ্ট যান্ত্রিক কাঠামো, বায়ুসংক্রান্ত, হাইড্রোলিক, বা সার্ভো ইলেকট্রিক সিলিন্ডার ড্রাইভের মাধ্যমে, সেন্সর এবং একটি PLC (প্রোগ্রামেবল লজিক কন্ট্রোলার) সিস্টেমের সাথে, এটি স্বয়ংক্রিয়ভাবে কম্পোনেন্ট পজিশনিং, টিপে, শক্ত করা এবং পরিদর্শনের মতো একাধিক ক্রিয়া সম্পন্ন করে।
• ডিজাইনের উদ্দেশ্য: ম্যানুয়াল অ্যাসেম্বলির সাথে সম্পর্কিত উচ্চ শ্রমের তীব্রতা, কম দক্ষতা, দুর্বল সামঞ্জস্যতা (যেমন, ইনস্টলেশনের সময় সিলের সহজ ক্ষতি, অসম শক্ত টর্ক) এবং নিরাপত্তার ঝুঁকি (ভারী-ডিউটি ​​হাইড্রোলিক সিলিন্ডার হ্যান্ডলিং) এর মতো সমস্যাগুলি সমাধান করা।





সিলিন্ডারের বাইরের ব্যাস	সর্বোচ্চ 380 মিমি
স্ট্রোক (সংক্ষিপ্ততম সিলিন্ডার বন্ধ অবস্থার আকার)	550 মিমি
দীর্ঘতম সিলিন্ডার ক্লোজ স্টেট দৈর্ঘ্য	2500 মিমি
দীর্ঘতম সিলিন্ডার বর্ধিত রাষ্ট্র আকার	5000 মিমি
বোল্ট{0}}টাইপ সিলিন্ডারের জন্য বোল্ট টর্কের প্রয়োজনীয়তা	3700 Nm, যা সেট করা যেতে পারে।
শক্তি	AC380V±10%, 50Hz
বায়ুর চাপ	0.5~0.7MPa;

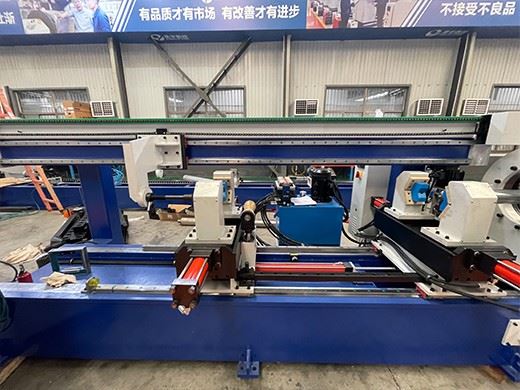

একটি সাধারণ অনুভূমিক হাইড্রোলিক সিলিন্ডার বিচ্ছিন্নকরণ এবং সমাবেশ মেশিনে সাধারণত নিম্নলিখিত সিস্টেমগুলি অন্তর্ভুক্ত থাকে:

• ফ্রেম এবং বিছানা:

একটি শক্তিশালী ইস্পাত কাঠামো যা পুরো মেশিনের জন্য একটি স্থিতিশীল, স্তরের রেফারেন্স প্রদান করে।

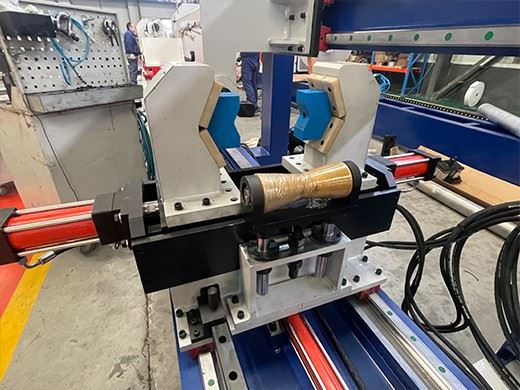

• সিলিন্ডার এবং পিস্টন রড পজিশনিং এবং ক্ল্যাম্পিং মেকানিজম:

সিলিন্ডার বা পিস্টন রডকে সুনির্দিষ্টভাবে ঠিক করতে ব্যবহৃত হয়, পিস্টন রড এবং সিলিন্ডারকে একটি সমাক্ষীয় অবস্থানে রেখে। এতে সাধারণত V-ব্লক বা কাস্টম ক্ল্যাম্প থাকে এবং ক্ল্যাম্পিং মেকানিজম একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয়। বিকল্পভাবে, পিস্টন রড ক্ল্যাম্পিং মেকানিজমও একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয় একটি গাইড রেল বরাবর সরানোর জন্য, পিস্টন রডটিকে সিলিন্ডারের ভিতরের অবস্থানে নিয়ে যায়।

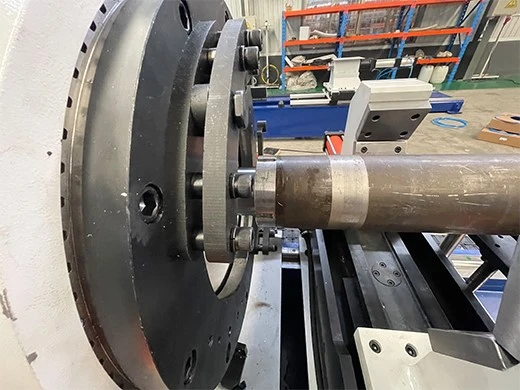

• শক্ত করার প্রক্রিয়া:

সার্ভো-চালিত রেঞ্চ এন্ড ক্যাপ বোল্ট, তেল পোর্ট সংযোগকারী ইত্যাদিকে সুনির্দিষ্ট টর্ক নিয়ন্ত্রণের সাথে শক্ত করতে ব্যবহৃত হয়।





• প্রেস-ফিটিং মেকানিজম

এটি পিস্টন রডকে এগিয়ে নিতে একটি হাইড্রোলিক মোটর ব্যবহার করে। সেট মানের উপর ভিত্তি করে, হাইড্রোলিক মোটর পিস্টন রডকে একটি পূর্বনির্ধারিত অবস্থানে নিয়ে যায় যাতে সমাবেশ সম্পূর্ণ করা যায়।





হাইড্রোলিক সিলিন্ডার সমাবেশ মেশিন







প্রশ্ন 1: থ্রেডগুলি ক্রস থ্রেডেড কিনা তা কীভাবে জানবে। ক্রস থ্রেডিং প্রতিরোধ করার কোন উপায় আছে?

উত্তরঃযদি মিসলাইনমেন্ট ঘটে তবে টর্ক বাড়বে। ঘূর্ণনের সংখ্যা অপর্যাপ্ত হলে, মেশিন সনাক্ত করবে যে সেট টর্ক অতিক্রম করেছে, তারপর মেশিন থামবে এবং একটি অ্যালার্ম দেবে। মেশিন টর্ক এবং ল্যাপ উভয় সনাক্ত করে।



প্রশ্ন 2: আমি মনে করি আমাদের গ্রন্থিকে শক্ত করার জন্য ঘূর্ণন গতি নিয়ন্ত্রণ করতে হবে প্রাথমিকভাবে ধীর গতিতে গিয়ে তারপর গতি বাড়িয়ে এবং তারপরে চূড়ান্ত টর্কের জন্য আবার ধীর করে। এটা কি সম্ভব?

উত্তরঃআমাদের প্রোগ্রামে একটি অন্তর্নির্মিত ত্বরণ বৈশিষ্ট্য রয়েছে, কিন্তু গ্রাহকরা এটি সামঞ্জস্য করতে পারে না; বাস্তবে, এটি একটি ধীর গতি থেকে ত্বরান্বিত হয়। শেষ কয়েকটি ল্যাপে নিম্ন গতির বিষয়ে, কম গতি প্রোগ্রাম দ্বারা ঠিক করা হয়েছে, ওয়ার্কপিস সমাপ্তির সময় সামঞ্জস্যপূর্ণ টর্ক নিশ্চিত করতে, আমরা গ্রাহকদের এই নিম্ন গতি সেট করার অনুমতি দিই না। বিভিন্ন গতির ফলে বিভিন্ন টর্ক ক্ষতি হয়। কিন্তু কতগুলি শেষ ল্যাপ কম গতি সঞ্চালন তা সেট করতে পারে।



প্রশ্ন 3: যদি প্রোগ্রাম পরিবর্তনের প্রয়োজন হয় আপনি কি সেই কাজটি করতে রিমোট ইন করতে পারেন?

উত্তরঃহ্যাঁ, এইচএমআই-এর ওয়াইফাই ফাংশন রয়েছে, আমরা আমাদের সিস্টেম থেকে পিএলসিকে রিমোট করতে পারি।





1. সাধারণত আমরা প্যাকেজিংয়ের জন্য ফিউমিগেশন প্লাইউড কেস ব্যবহার করব; কিছু বড় মেশিনের জন্য, আমরা স্টিল প্যালেট এবং প্লাস্টিকের ফিল্ম কভার ব্যবহার করতে পারি। কারখানা ছাড়ার আগে সমস্ত মেশিন বিরোধী জং পেইন্ট বা তেল দিয়ে পেইন্ট করা হয়।
2. প্যাকেজ গ্রাহকদের প্রয়োজন হিসাবে হতে পারে
